"Тип 2"

Материалы

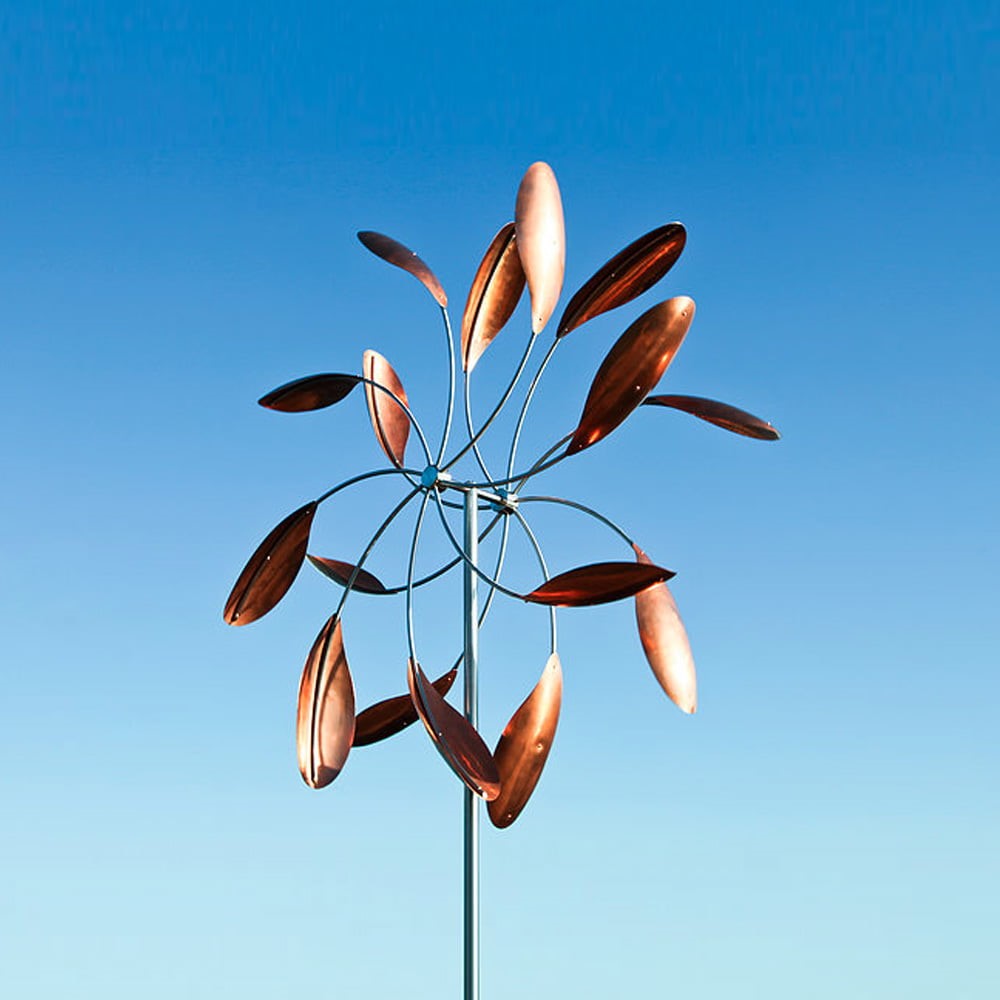

Изделие представляет собой декоративную конструкцию с горизонтально расположенными независимыми кинетическими лопастями, приводимыми в движение порывами ветра, выполненную в соответствии с приложенными рисунками. Изделие состоит из металлической оси (ствола) изделия, опорного вала с подшипниковой системой и ветряных подвижных горизонтальных планок с металлическими  лопастями на концах, каждая планка имеет независимый узел вращения с подшипниковым ходом. Количество планок с лепестками не менее 14 штук не более 16 штук. Изделие устанавливается посредством бетонируемого фланца, фланец вкапываться в грунт на глубину не менее 1000 мм и бетонируется для придания устойчивости конструкции, ствол изделия крепиться к фланцу посредством болтовых соединений с гайками и шайбами размера не более М10 в количестве не менее 8 штук. Высота изделия над поверхностью установки не менее 4200 мм не более 4500 мм.Диаметр части с подвижными лопастями в горизонтальном разрезе не более 2200 мм не менее 1900 мм. Высота несущего столба изделия не менее 3050 мм не более 3250 мм. Вращающаяся часть изделия состоит из лопастных пар в количестве не менее 14 штук не более 16 штук. Материал изготовления изделия деталей:  коррозионно-стойкая и жаропрочная сталь. Формовка детали верхней части ствола изделия бесшовная холоднодеформированная труба круглого сечения с наружным диаметром поперечного сечения трубы не менее 50 мм не более 80 мм, площадью поперечного сечения не более 5,5 см2 не менее 5,3 см2, толщиной стенки трубы не более 5,5 мм не менее 3 мм и внутренним диаметром поперечного сечения трубы не более 70 мм. Формовка детали основания несущего столба изделия бесшовная холоднодеформированная труба круглого сечения с наружным диаметром поперечного сечения трубы не менее 100 мм не более 110 мм, толщиной стенки трубы не более 5,5 мм не менее 3 мм и внутренним диаметром поперечного сечения трубы не более 98 мм. Формовка детали ствола несущего столба изделия бесшовная холоднодеформированная труба круглого сечения с наружным диаметром поперечного сечения трубы не более 102 мм не менее 93 мм, толщиной стенки трубы не менее 3 мм не более 4 мм и внутренним диаметром поперечного сечения трубы не менее 82 мм. Формовка деталей планок с лепестками изделия бесшовная холоднодеформированная труба круглого сечения с наружным диаметром поперечного сечения трубы не менее 18 мм, площадью поперечного сечения не менее 0,39 см2 не более 0,52 см2, толщиной стенки трубы не более 3 мм не менее 2 мм и внутренним диаметром поперечного сечения трубы не более 14 мм. Толщина лопастей не менее 1,5 мм не более 3 мм. Две лопастные звезды установлены перпендикулярно вращению друг друга. Каждая звезда свободно вращается вокруг своей оси при порывах ветра, в основании вращения звезд расположены подшипниковые узлы. Температурный диапазон эксплуатации изделия не более +40° С – не менее -25° С. Изделие и его части должны соответствовать государственным стандартам: ГОСТ 5632-2014, ГОСТ 9941-81.
